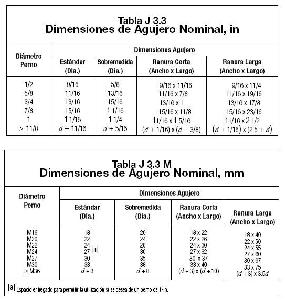

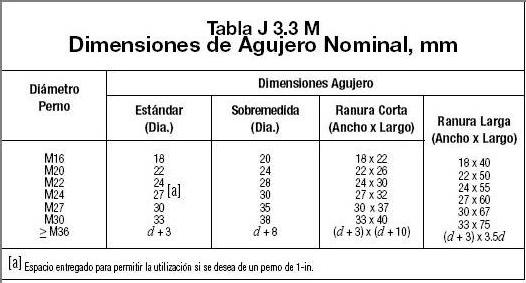

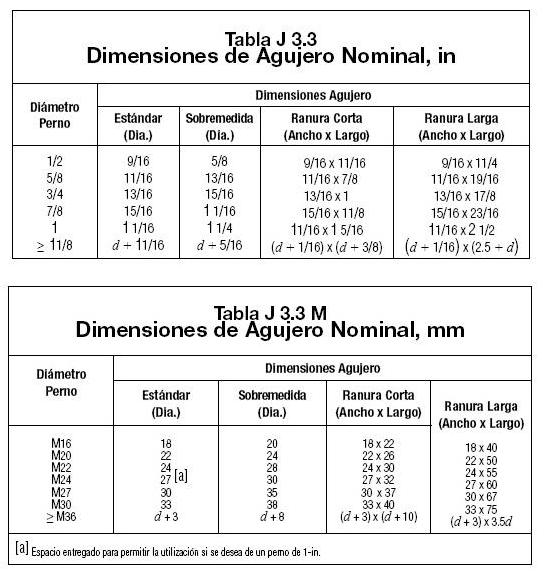

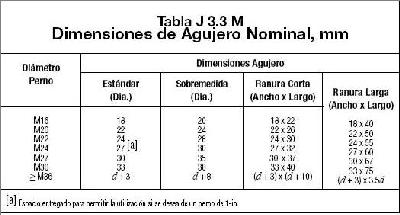

2. ¿Qué trata la tabla J3.3M de la AISC?
Esta tabla muestra que dimensión de agujero nominal (mm) utilizar para un determinado diámetro de perno o tornillo. Es muy útil en el diseño de elemento de maquinas.
JESÚS VASQUEZ. SUPER ESCUELA DE MECÁNICA
jesus vasquez
24-01-2012 23:03
UNIONES POR SOLDADURA
Ventajas:
La soldadura es un proceso importante en la industria los motivos de que proporciona una unión permanente y las partes soldadas se vuelven una sola unidad, la unión soldada puede ser más fuerte que los materiales originales si se usa un material de relleno que tenga propiedades de resistencia superiores a la de los metales originales y se aplican las técnicas correctas de soldar, la soldadura es la forma más económica de unir componentes, la soldadura no se limita al ambiente de fábrica, se puede realizar en el campo.
Desventajas:
Además de las ventajas indicadas, tiene también desventajas porque la mayoría de las operaciones de soldadura se hacen manualmente, lo cual implica alto costo de mano de obra. Hay soldaduras especiales y la realizan personas muy calificadas. La soldadura implica el uso de energía y es peligroso. Por ser una unión permanente, no permite un desensamble adecuado. En los casos cuando es necesario mantenimiento en un producto no debe utilizarse la soldadura como método de ensamble. La unión soldada puede tener defectos de calidad que son difíciles de detectar. Estos defectos reducen la resistencia de la unión.
UNIONES APERNADAS
Ventajas
Las uniones se pueden desmontar fácilmente. Tienen la capacidad de unir distintos materiales, con distintos tipos de fabricación. Los costos operativos son bajísimos: herramientas de banco y operarios poco calificados. No se presentan tensiones residuales ni alabeos de la estructura. No cambia el tratamiento térmico de las piezas a unir.
Desventajas
La junta es débil en las partes que se van a unir. Las uniones no son herméticas a los fluidos. Tienen pobre conductividad eléctrica. Se pueden aflojar o debilitar ante solicitaciones dinámicas y también ante variaciones de temperatura. Se puede presentar corrosión en la tuerca o cabeza de perno.
Vistas las ventajas y desventajas de ambos casos, personalmente pienso que estas deben analizarse dependiendo del criterio que tenga el diseñador o fabricante de la estructura o elemento de máquina que se vaya a fabricar o estructurar, siempre y cuando tome un poco en cuenta las normas de diseño y normas de seguridad.
JESÚS VASQUEZ. SUPER ESCUELA DE MECÁNICA
fray
25-01-2012 10:32
La similitud entre el plano inclinado y el tornillo, es que son maquinas simples que nos ayudan a facilitar y resolver un trabajo, el plano inclinado se ha usado desde la época de los egipcios y tuvo gran impacto en el desarrollo de su época ya que redujo los esfuerzos necesarios para elevar un peso, el tornillo es una maquina simple que se usa para; asegurar, fijar dos o mas elementos dependiendo el caso.
Trata sobre las dimensiones nominales de los orificios de las tuercas y superficies de los tornillos y pernos.
Ventajas de las uniones soldadas:
Las uniones son más sencillas y tiene mejor apariencia.
Tienen igual o mayor resistencia que los metales base
Poseen buena conductividad térmica
La resistencia a la rigidez no es afectada por cambios en la temperatura dentro del margen de servicio de la pieza
Desventajas de las uniones soldadas:
Puede cambiar el tratamiento técnico de las partes a unir
Las juntas soldadas no se pueden desmontar
Se pueden producir tensiones residuales
Requiere de costosos equipos y personal calificado para este tipo de trabajos ya que las soldaduras requiere de precauciones a la hora de su ejecución en obra; llevarlas a cabo exige personal cualificado, los encargados de realizar estos trabajos deben llevar protección y deben cuidarse las soldaduras a la intemperie sobre todo en tiempos inclementes; toda su ejecución requiere de control de calidad
Ventajas de las uniones apernadas:
Se pueden desmontar fácilmente
Se pueden unir distintos materiales con distinto tipo de fabricación
Los costos operativos son bajos
No se presentan tensiones residuales
Desventajas de las uniones apernadas:
La junta es débil en las partes que se van a unir
Pueden tener poca conductividad eléctrica
Se puede presentar corrosión en la tuerca o cabeza de perno
Greimy Rodriguez
25-01-2012 10:40
Observación sobre la pregunta Nº 1
-El plano inclinado es el punto de partida de un grupo de operadores y mecanismos cuya utilidad tecnológica es simple, el cual consiste en una superficie plana que forma un ángulo agudo con el suelo y se utiliza para elevar cuerpos a cierta altura de forma lineal.
-El tornillo en forma de hélice para convertir un movimiento giratorio en lineal.
La maquina simple en el plano inclinado y el tornillo tienen diferentes mecanismos pero cumplen con un mismo objetivo que es convertir sus movimientos en forma lineal.
Alifé Mondragòn
25-01-2012 15:07
BUENAS TARDES PROFESOR: EN RESPUESTA A LAS PREGUNTAS PLANTEADAS:
PREGUNTA Nº 1: ¿CUAL ES LA SIMILITUD ENTRE EL PLANO INCLINADO Y EL TORNILLO?
RESPUESTA Nº1:la respuesta es que el tornillo utiliza como principio basico de funcionamiento el plano inclinado, ya que el plano inclinado no es mas que una fuerza que se aplica para vencer la resistencia vertical del peso del objeto a levantar,el plano inclinado se basa en la teoría de la conservación de la energía, lo que significa que cuando el ángulo del plano inclinado es más pequeño se puede levantar más peso con una misma fuerza aplicada pero, a cambio, la distancia a recorrer será mayor, su similitud proviene de que el tornillo en sus roscas posee ángulos inclinados lo cual permite que La fuerza aplicada por la longitud de la circunferencia del tornillo ha de ser igual a la fuerza resultante por el avance o recorrido del tornillo. Dado el gran desarrollo de la circunferencia y el normalmente pequeño avance del tornillo, la relación entre las fuerzas es muy grande. es decir que por cada vuelta en un cada rosca de plano inclinado del tornillo, se va ejerciendo una fuerza mayor en el elemento con un simple recorrido. Ambos forman parte del principio de uso de las maquinas simples.
PREGUNTA Nº 2: ¿QUE TRATA LA TABLA J3.3M DE LA AISC?
RESPUESTA:esta tabla establece las dimensiones o diámetros nominales, tanto internos, como externos de los agujeros de los pernos, representadas tanto en el sistema internacional, como en el sistema métrico ingles
PREGUNTA Nº 3: ¿CUALES SON LAS VENTAJAS Y DESVENTAJAS DE LA UNIONES SOLDADAS VS LAS APERNADAS?
UNIONES SOLDADAS:
La unión entre piezas por soldadura presenta las siguientes ventajas:
* El tiempo de preparación para las uniones soldadas, es menor que en el caso de las uniones atornilladas.
* Las uniones prácticamente no se se deforman y son estáticas y homogéneas.
* Las uniones son más sencillas y tienen mejor apariencia y acabado en la mayoría de los casos.
Ahora bien entre la Desventajas de este tipo de uniones tenemos las siguientes:
* Emplear soldaduras requiere de precauciones a la hora de suejecución en obra; llevarlas a cabo exige personal cualificado.
* Los encargados de realizar estos trabajos deben llevar mayor protección personal
* Se deben cuidar las soldaduras a la intemperie sobre todo en condiciones atmosféricas adversas
* La ejecución completa de soldaduras requiere de controles de calidad muy rigurosos
Las Uniones apernadas presentan las siguientes ventajas:
* Soportan Altas tensiones
* Poseen alta resistencia a elevadas temperaturas
* Necesidad de poco equipamiento
* Su Portabilidad es inmediata (es decir se pueden desplazar rápida y fácilmente)
*Unión de cualquier tipo de materia
* Actualmente existen en el mercado una amplia gama de dimensiones y resistencias
Las desventajas mas comunes de la juntas apernadas son las siguientes:
* Generalmente se presentan uniones con discontinuidades.
* Generan mayor trabajo requerido en los talleres, lo que puede significar un costo más alto.
* Requieren mayor cuidado en la elaboración de los detalles de conexión para evitar errores en la fabricación y montaje.
*Deben poseer la mayor precisión requerida en la geometría
Desde mi punto de vista ambas son de suma importancia y utilidad para la industria, su uso y aplicación dependerá de una serie de factores que me permita determinar la relación de costo - beneficio, que me plantea cada tipo de unión, dependiendo de la necesidad especifica y determinada que se me plantee en el momento.
¿Cual es la similitud entre el plano inclinado y el tornillo?
= Ambos son planos inclinados que forman parte de las maquinas simples, son herramientas que se usan con la finalidad de facilitar el trabajo.
cabe destacar que llamamos trabajo a la fuerza que actua sobre un objeto.
¿De que trata la tabla J3.3M del manual aisc?
= cuando hablamos de la tabla J3.3M nos referimos a las dimensiones internas y externas de los orificios de las tuercas con respecto a los tornillos y pernos los cuales cumplen con una alta resistencia, sus medidas estan establecidas en el SI.
¿Cuales son las ventajas y desventajas de las uniones soldadas vs las apernadas?
= VENTAJAS.
* Conservacion de la continuidad del material y sus propiedades.
* Logran mayor rigidez y resistencia en las conexiones.
* Minimizan costos y evitan perforaciones y a su vez perdidas del material.
* Mejor acabado en las estructuras.
* Ahorra mejor tiempo que en las apernadas y el material no tiende a deformarse.
* Minimiza costos en personal.
* Ahorro de peso en el acero utilizado.
* El proceso de union es silencioso.
* Pueden repararse facilmente a diferencia de los apernados.
DESVENTAJAS.
* Condiciones ergonometricas del soldador.
* No se pueden efectuar trabajos bajo cualquier condicion climatica.
* Las condiciones rigidas pueden no ser optimas en el diseño.
* La revision de las conexiones soldadas son complejas con respecto a las apernadas.
Ramon Jose
26-01-2012 00:32
1. Con respecto a la similitud que existe entre un plano inclinado y un tornillo es que el plano inclinado consiste en una superficie plana que forma un ángulo agudo con el suelo y el tornillo es igual pero envuelto en un cilindro, entonces podemos decir que el tornillo deriva de un plano inclinado y siempre trabaja a un orificio roscado.
2. La tabla nos habla sobre las dimensiones nominales de las aberturas de las tuercas dependiendo de las dimensiones de los tornillos, en este caso como lo es el diámetro.
3. En las ventajas podemos decir que :
• La soldadura permite una gran variedad de conexiones, cosa que no se puede con remaches o tornillos.
• La soldadura requiere menos trabajo y por lo tanto menos personal que la colocación de remaches o tornillos (un soldador puede reemplazar una cuadrilla de remachadores).
• El empleo de conexiones soldadas en vez de atornilladas o remachadas permite un ahorro de material (hasta de un 15%).
Y como desventajas tenemos:
• Las conexiones rígidas pueden no ser óptimas en el diseño.
• La revisión de las conexiones soldadas no es muy sencillo con respecto al resto.
• La creencia de la baja resistencia a la fatiga en conexiones soldadas (no se permite aún en algunos puentes ferroviarios USA).
Greimy Rodriguez
26-01-2012 09:19
observación de a pregunta Nº 3
Uniones por pernos y por soldadura
Comparación cualitativa entre las uniones por soldadura y por pernos.
Los métodos de unión por soldadura y por pernos (o abulonados o atornillados o remachados) suelen tener ciertas diferencias en comportamiento mecánico que los hacen preferibles uno a otro según sea el caso que se trate. Se pueden apreciar ventajas y desventajas de las uniones por soldadura y por pernos:
Uniones por Soldadura
Ventajas
-Son herméticas a los fluidos.
-Tienen igual o mayor resistencia que los metales de base.
-Permiten la construcción de piezas muy complejas, imposibles o riesgosas para otros procesos de fabricación a la vez de ser más livianas que sus contrapartes (Fundición).
-Poseen buena conductividad eléctrica y térmica.
- La resistencia y la rigidez no son afectadas por cambios en la temperatura dentro del margen de servicio de la pieza.
Desventajas
-Puede cambiar el tratamiento térmico de las partes a unir.
-Las juntas no se pueden desmontar.
-Los elementos se pueden alabear.
-Se pueden producir tensiones residuales.
-Pocos metales distintos pueden unirse.
-Requiere costos operativos elevados: máquinas, operarios
Calificados y control de calidad.
Uniones por pernos
Ventajas
-Se pueden desmontar fácilmente (para inspección o embalaje).
-Se pueden unir distintos materiales, con distintos tipos de fabricación: compuestos, materiales laminados, tratados térmicamente, etc.
-Los costos operativos son bajísimos: herramientas de banco y operarios poco calificados.
-no se presentan tensiones residuales ni alabeos de la estructura.
-No cambia el tratamiento térmico de las piezas a unir.
Desventajas
-La junta es débil en las partes que se van a unir.
-acarrea concentraciones tensiónales en los agujeros.
-Las uniones no son herméticas a los fluidos.
-pueden tener pobre conductividad eléctrica.
-se pueden aflojar o debilitar ante solicitaciones dinámicas y también ante variaciones de temperatura.
edward gil
26-01-2012 12:09
Pregunta nro1. podemos ver q existe una similitud ya que el plano inclinado es el punto de partida donde se aplica un movimiento giratorio en lineal que tiene forma de hélice aplicados en los tornillos q cumplen con la misma....
Yanddy España
26-01-2012 15:52
1. Similitud Entre Plano Inclinado y Tornillo.
El plano inclinado es el punto de partida de un nutrido grupo de mecanismos cuya utilidad tecnológica es indiscutible, entre los cuales destaca el tornillo, el cual es uno de las denominadas máquinas simples de las que se derivan máquinas mucho más complejas.
Un tornillo es esencialmente un plano inclinado largo, enrollado alrededor de un cilindro o cono, cuyo mecanismo de acción transforma el movimiento giratorio en lineal, de modo que su ventaja mecánica se consigue de la misma forma que en el plano inclinado.
Cuando algo se mueve a lo largo de la rosca de un tornillo, como por ejemplo una tuerca, tiene que dar varias vueltas para avanzar una pequeña distancia. Igual que pasa en el plano inclinado, cuando la distancia disminuye, la fuerza aumenta. Así, una tuerca se desplaza a lo largo de un perno con una fuerza mucho mayor que la empleada para hacerlo girar.
Como vemos, el empleo del tornillo como mecanismo simple aprovecha la ganancia mecánica del plano inclinado. Esta ganancia aumenta por la palanca que se suele ejercer al girar el cilindro, pero disminuye debido a las elevadas pérdidas por rozamiento de los sistemas de tornillo.
