Los medios de unión fija, son: las uniones por roblones o remaches, y la soldadura.
UNIONES CON ROBLÓN O REMACHES
Roblón.- El roblón o remache es un elemento destinado a unir de una manera fija, dos o más piezas.
Está formado por una cabeza y vástago. Esto es si se considera el roblón aislado, el roblón en bruto, porque durante la operación del remachado se forma también en el extremo opuesto del vástago otra cabeza, la de cierre.
El tamaño del roblón debe adaptarse a las piezas a unir cuyo espesor total constituye el espesor de cosido o de la union.
Uniones roblonadas.- Si bien el roblonado ha sido desplazado en la mayoría de los trabajos mecánicos por la soldadura, todavía se emplea, debido a su bajo costo y confiabilidad. Son muchos los productos y estructuras de pequeño y gran tamaño que utiliza ese tipo de elemento de unión. Podemos citar: las tijeras de mano, los compases, navajas y otros utensilios que se unen entre sí por medio de roblones para que puedan girar.

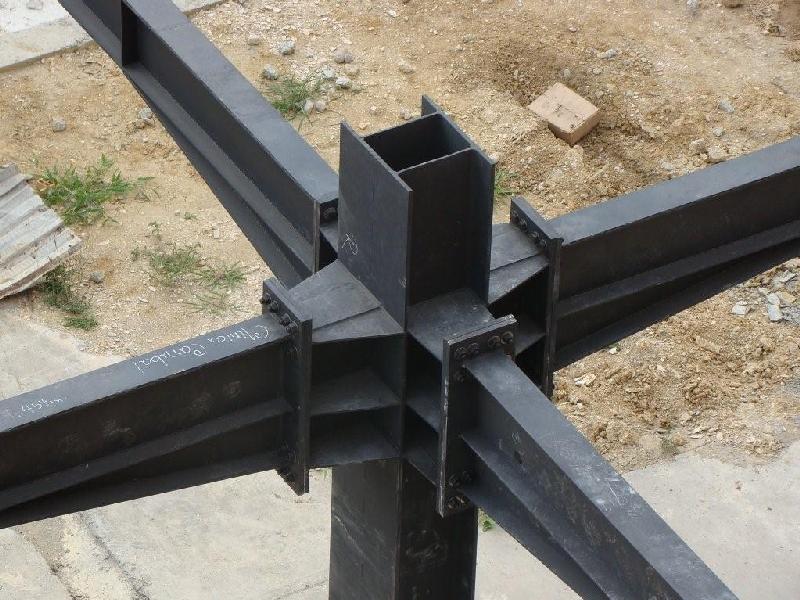

También se roblonan firmemente las planchas, chapas, los perfiles formando las uniones llamadas nudos en cerrajería, construcciones metálicas, estructuras, puentes, grúas y calderas de vapor.
Ejecución del roblonado
El proceso de trabajo durante el roblonado es laboriosa y difícil. Las fases de la ejecución son varias: trazado y taladro de los agujeros que han de ser de diámetro algo mayores que los del vástago del roblón;
introduccion del bastago en la ranura, luego se le aplica ptesion en el otro extremo para realizar el roblonado quedando un cabeza similar a la del otro extremos
Las ventajas de las uniones remachadas/roblonadas son:
-Se trata de un método de unión barato y automatizable.
-Es válido para unión de materiales diferentes y para dos o más piezas.
-Existe una gran variedad de modelos y materiales de remaches, lo que permite acabados más estéticos que con las uniones atornilladas.
-Permite las uniones ciegas, es decir, la unión cuando sólo es accesible la cara externa de una de las piezas.
Como principales inconvenientes destacar:
-No es adecuado para piezas de gran espesor.
-La resistencia alcanzable con un remache es inferior a la que se puede conseguir con un tornillo.
-La unión no es desmontable, lo que dificulta el mantenimiento.
La unión no es estanca.
carlos granados
03-02-2012 15:46
cmo se realiza el proseso de remachado o roblonado
Montaje preliminar. se montan las dos piezas a unir y se hace pasar el roblón sólido a través del hueco. Se debe tener en cuenta que el agujero debe ser ligeramente mayor que el roblón (no debe haber ajuste).
2. Se unen las dos piezas a unir, sin utilizar el roblón.
3. Se corta el roblón a medida (eliminación del sobrante). Se deben tener en cuenta las recomendaciones del fabricante para el montaje adecuado. En caso de no disponer se podría realizar un cálculo teniendo en cuenta que el volumen del roblón antes y después de la deformación es el mismo.
4. Se deforma longitudinalmente el roblón, produciendo deformación plástica y consiguiendo que rellene todo el hueco del agujero libre.
5. Se da una preforma a la cabeza, para evitar pliegues o defectos en siguientes fases.
6. Se deforma la cabeza del roblón mediante dos moldes.
7. Se retira el utillaje y se le da el acabado si es necesario (pulido, pintado, etc.)
En base a todo lo expuesto anteriormente, se puede ver que no es un proceso sencillo. Se requiere de utillaje para realizar de forma correcta la unión. Se requieren fuerzas elevadas para la deformación del roblón, lo cual dificulta todavía más el proceso, por la necesidad de una prensa hidráulica o de un operario martilleando.
Freddy J. Gonzalez Urbaneja
03-02-2012 16:19
Las ventajas de utilizar remaches a la hora de unir de manera permanente dos piezas de igual o distintos materiales son: principalmente el costo, pues en comparación a otros medios de unión de material los remaches son mas económicos y nos ofrecen una junta de alta calidad y es bastante rápido el proceso de remachado, además no se necesita una gran experiencia para emplearlos ya que su utilización es sumamente simple, puesto que se utilizan herramientas sencillas, rápidas y de poco peso.
Sus principales desventajas: es un tipo de unión que no es desmontable lo cual afecta al momento de realizar mantenimiento y no permite unir piezas de gran espesor.
Alifé Mondragòn
03-02-2012 21:51
Buenas noches, con respecto a la pregunta planteada por el profesor, tenemos lo siguiente:
VENTAJAS:
* La mayor y principal ventaja de las uniones remachadas consiste en que, respecto a resistencia, elasticidad y dilatación, se comportan casi igual que el material de los elementos unidos y en que se puede comprobar su estado en cualquier momento.
* Es un método de unión bastante económico y hoy en día automatizado, es decir se utilizan en procesos en serie.
otra ventaja importante es que este tipo de unión por presentar un proceso mas sencillo, tarda menos tiempo en su ejecución. Mientras se suelda 1 junta de un trozo lamina de 10m en un periodo de tiempo de 1 hora, por medio de remaches lo podemos hacer en 15 o 20 minutos como máximo y en las juntas apernadas tal vez podríamos tardar inclusive 2 o 3 horas.
* Realizar juntas por remache, requiere de menores controles de calidad que las juntas soldadas
DESVENTAJAS:
* Al romperse una junta remachada, el elemento fijado por este medio, sufre un efecto de corte cizallante, produciendo en muchas ocasiones, consecuencias graves.
* Como ya comentaban varios compañeros un remache o roblon, son aquellos que tienen una cabeza ya preformada en forma redondeada y se colocan precalentados a una temperatura de aprox. 1.200ºC, pasándolos por las perforaciones y remachando la cara opuesta hasta conformar la segunda cabeza, por lo que realizar estructuras con remaches, implica adicionar en promedio un 20% mas al peso total de la estructura.
* Generalmente las uniones con remaches no son adecuadas para piezas de gran espesor, su rango de aplicación se encuentra en piezas de espesores comprendidos entre los 5mm y los 100mm, a diferencia de las uniones soldadas, ya que debido al actual avance de la soldadura se pueden soldar espesores muy grandes, de igual forma sucede con la apernadas.
* La resistencia alcanzable con un remache es inferior a la que se puede conseguir con un tornillo o perno o mediante soldadura.
* Este tipo de uniones no es desmontable como los tornillos o pernos, por lo que dificulta los procesos de mantenimiento.
Alifé Mondragòn
03-02-2012 22:09
En el siguiente enlace podrán conseguir una información bastante útil, ha cerca de este método de unión (remaches)
Los remaches han sido el elemento de unión más empleado, pero sustituido hace tiempo por la unión mediante soldadura. Los tornillos son empleados
generalmente en uniones provisionales y de montaje, o en lugares donde no se dispone de la energía eléctrica necesaria para la ejecución de las soldaduras.
Un roblón o remache es un elemento de fijación que se emplea para unir de forma permanente dos o más piezas. Consiste en un tubo cilíndrico (el vástago) que en su fin dispone de una cabeza. Las cabezas tienen un diámetro mayor que el resto del remache, para que así al introducir éste en un agujero pueda ser encajado. El uso que se le da es para unir dos piezas distintas, sean o no del mismo material.
Aunque se trata de uno de los métodos de unión más antiguos que hay, hoy en día su importancia como técnica de montaje es mayor que nunca. Esto es debido, en parte, por el desarrollo de técnicas de automatización que consiguen abaratar el proceso de unión. Los campos en los que más se usa el remachado como método de fijación son: automotriz, electrodomésticos, muebles, hardware, industria militar, metales laminados, entre otros muchos.
Existe un pequeño matiz diferenciativo entre un roblón y un remache. Los roblones están constituidos por una sola pieza o componente, mientras que los remaches pueden estar constituidos por más de una pieza o componente. Es común denominar a los roblones también remaches, aunque la correcta definición de roblón es para los elementos de unión constituidos por un único elemento.
Las ventajas de las uniones remachadas/roblonadas son:
1.Se trata de un método de unión barato y automatizable.
2.Es válido para unión de materiales diferentes y para dos o más piezas.
3.Existe una gran variedad de modelos y materiales de remaches, lo que permite acabados más estéticos que con las uniones atornilladas.
4.Permite las uniones ciegas, es decir, la unión cuando sólo es accesible la cara externa de una de las piezas.
Como principales inconvenientes cabe destacar:
1.No es adecuado para piezas de gran espesor.
2.La resistencia alcanzable con un remache es inferior a la que se puede conseguir con un tornillo.
3.La unión no es desmontable, lo que dificulta el mantenimiento.
4.La unión no es estanca.
Ventajas de la soldadura:
1.El empleo de conexiones soldadas en vez de atornilladas o remachadas permite un ahorro de material (hasta de un 15%).
2.La soldadura permite grandes ahorros en el peso del acero utilizado.
3.Las estructuras soldadas son estructuras más rígidas debido a una unión directa.
4.Proceso de unión silencioso.
5.Permite una buena creación de perfiles metálicos utilizados en ingeniería.
6.La soldadura requiere menos trabajo y por lo tanto menos personal que la colocación de remaches o tornillos.
7.La soldadura permite una gran variedad de conexiones, cosa que no se puede con remaches o tornillos.
8.Las conexiones soldadas son más rígidas que las demás, lo cual permite una verdadera continuidad en la transmisión de elementos mecánicos entre miembros. Debido a la mayor resistencia del metal de aportación las conexiones soldadas permiten una gran resistencia a la fatiga. Las estructuras soldadas pueden repararse muy fácilmente a diferencia del resto. Las conexiones soldadas permiten ajustes de proyecto más fácilmente que en otro tipo de conexiones. Hay un ahorro considerable en el cálculo, detallado y montaje de las estructuras.
Desventajas de la soldadura:
1.Las conexiones rígidas pueden no ser óptimas en el diseño.
2.La revisión de las conexiones soldadas no es muy sencillo con respecto al resto.
3.La creencia de la baja resistencia a la fatiga en conexiones soldadas (no se permite aún en algunos puentes ferroviarios USA).
Ventajas de pernos o tornillos:
1.Se puede desmontar fàcilmente (para inspecciòn o embalaje).
2.Se pueden unir distintos materiales, con distintos tipos de fabricaciòn: compuestos, materiales laminados, etc.
3.Los costos operativos son bajisimos: herramientas de banco y operarios poco calificados.
4.No se presentan tensiones residuales ni alabeos de la estructura.
5. No cambia el tratamiento tèrmico de las piezas a unir.
Desventajas de los pernos o tornillos:
1.La junta es dèbil en las partes que se van a unir.
2.Acarrea concentraciones tensionales en los agujeros.
3.Las uniones no son hermeticas a los fluidos.
4. Pueden tener pobre conductividad elèctrica.
5.Se puede presentar corrosión en la tuerca o cabeza de perno.
Evelio Vargas
03-02-2012 22:32
Las ventajas de los tornillos sobre los remaches:
1) permiten uniones mas fuertes que sus contrapartes remachadas y con la posibilidad de graduar el apriete que amerite el caso para las juntas.
2) permiten una mayor facilidad para su desensamblado.
las ventajas de los remaches sobre los tornillos:
1) no se aflojan por la accion de vibraciones en general.
2) son baratos principalmente con el proceso de ensamblado.
3) se pueden ensamblar desde los dos extremos.
Anderson Ahoy
03-02-2012 23:15
En las uniones desarmables o desmontables los elementos más empleados son los que poseen roscas como los tornillos y tuercas.
En la acepción más amplia, el tornillo es un cilindro parcial o totalmente roscado frecuentemente provisto de cabeza. La parte cilíndrica se llama vástago o caña y mediante la rosco se une a la tuerca.
VENTAJAS:
1.Se desmontan facilmente.
2. los costos operativos son bajos.
3.Se pueden unir distintos materiales.
4. Permiten uniones mas fuertes que sus contrapartes remachadas y con posibilidad de graduar el apriete.
DESVENTAJAS:
1.La union no es hermetica a los fluidos.
2.Se puede presentar corrosión en la tuerca o cabeza de perno.
3.Suelen requerir planchuelas o suplementos de unión.
4. La junta es debil en la parte en que se van a unir.
Soldadura:
La soldadura consiste en la unión de piezas por aplicación localizada de calor con deposición o sin ella de material adicional. La soldadura tiene especial incidencia en la reducción de costos de fabricación pues se simplifican gracias a ella los procesos de fabricación de piezas.
Ventajas:
1.Son hermèticas a los fluidos.
2.Tienen igual o mayor resistencia que los metales de base.
3.Permiten la construcciòn de piezas muy complejas, imposibles o rigurosas para otros procesos de fabricaciòn a la vez de ser màs livianas que sus contrapartes (fundiciòn).
4.Poseen buena conductividad eléctrica y térmica.
5.La resistencia y la rigidez no son afectadas por cambios en la temperatura dentro del margen de servicio de la pieza.
Desventajas:
1.Puede cambiar el tratamiento térmico de las partes a unir.
2. Las juntas no se pueden desmontar.
3.Los elementos se pueden alabear.
4.Se pueden producir tensiones residuales.
5.Pocos metales distintos pueden unirse.
6.Requiere costos operativos elevados.
7.Puede que no se detecten poros o microfisuras sin el uso de equipo especial (rayos X).
REMACHADO:
El roblonado o remachado es un procedimiento de uniòn que produce la unión fija de varias piezas por medio de roblones o remaches. Los remaches son elementos compuestos de un cuerpo cilindrico llamado caña, vástago o cespiga, y de una cabeza de forma generalmente de casquete esférico. Están hechos de metales dúctiles como el acero dulce, el cobre, el aluminio y algunas aleaciones.
Ventajas
Los remaches, vienen dando pruebas de confianza y de un excelente servicio.
No se aflojan por acción de solicitaciones dinámicas (vibraciones en general).
Son baratos principalmente con relación al proceso de ensamblado.
Se pueden ensamblar desde los dos extremos.
Desventajas
Falla por Flexión del perno (tornillo o remache)
Falla por Corte Puro de los pernos (tornillo o remache)
Falla por tracción de las partes a unir
Falla por aplastamiento a compresión del perno
Falla por desgarramiento de la parte a unir
Falla por efectos combinados: Corte Puro y Corte Torsional
Falla por efectos combinados: Corte y Tracción
Jesûs Aldana
03-02-2012 23:57
Mencionare algunas ventajas y desventajas de las uniones remachada en las que incluye diferencia entre las uniones saldadas y apernadas
Ventajas
Permite las uniones ciegas, es decir, la unión cuando sólo es accesible la cara externa de una de las piezas
No se aflojan por acción de cualquier tipo de vibración como las uniones apernadas
Es válido para unión de materiales diferentes y para dos o más piezas cosa que en la soldadura no se puede realizar.
Se trata de un método de unión barato y automatizable
Desventajas
La resistencia alcanzable con un remache es inferior a la que se puede conseguir con un tornillo y soldadura.
Las conexiones soldadas en vez de atornilladas o remachadas permite un ahorro de material (hasta de un 15%). La soldadura permite grandes ahorros en el peso del acero utilizado
La unión no es desmontable, lo que dificulta el mantenimiento.
