| Williams |
|
|
|
¿Cual es la similitud entre el plano inclinado y el tornillo?

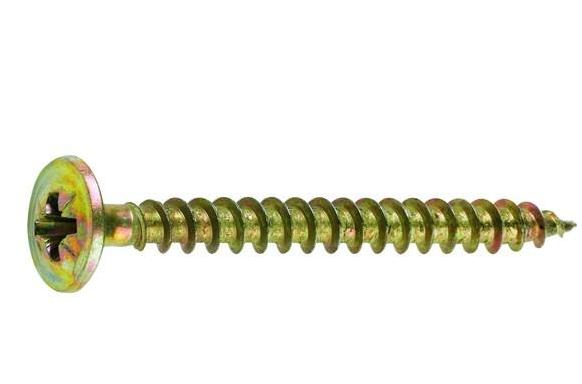

El tornillo comprende la cabeza, punta y rosca, esta ultima guarda relación con el plano inclinado ya que si le damos inclinacion a los filetes del tornillo podemos aumentar el paso de este.
Un ejemplo especial es el caso de tornillo tira-fondo el cual se observa filetes inclinados que son caracteristico en su tipo.
|
|
| |
|  |
|
|
|
|
| Williams |
|
|
|

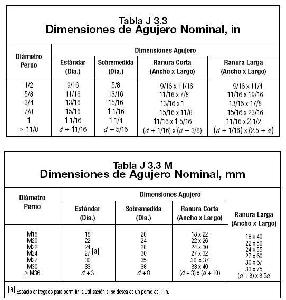

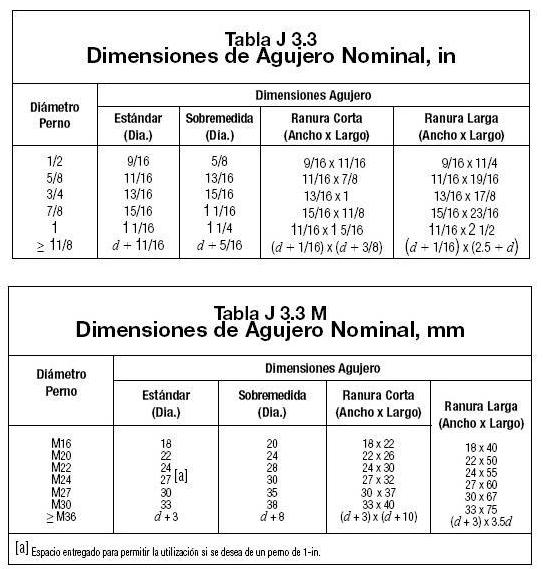

2.- ¿Qué trata la tabla J3.3M, del manual de la AISC?
la tabla nos muestra las dimensiones de agujeros Nominal en milimetros esta informacion es util al momento de diseñr o fabricar tornillos y tuercas |
|
| |
| |
|
|
|
 |
| yuleida gutierrez |
|
|
|
¿Cual es la similitud entre plano inclinado y el tornillo?
el plano inclinado y el tornillo tienen algo en común,les explico un plano inclinado es simplemente una superficie inclinada,y podemos decir que su función reducir el esfuerzo es decir minimizar una fuerza.
sus principales aplicaciones son tres:se emplea en forma de rampa para reducir el esfuerzo necesario para elevar una masa,en forma de hélice para convertir un movimiento giratorio en lineal y en forma de cuña para apretar o sujetar.
mientras que el tornillo es un operador que deriva directamente del plano inclinado y siempre trabaja asociado a un orificio roscado y su utilidad básica es la unión de desmontaje de objetos;como vemos tiene gran semejanza ! |
|
|
|
|
| Williams |
|
|
|
3.- ¿Cuales son las ventajas y desventajas de las uniones soldadas vs las apernadas?
las ventajas para las uniones atornilladas
a) Se pueden desmontar facilmente en caso de inspección
b) No se pruduce ninguna alteración del material debido a tratamientos termicos
las desventajas para las uniones atornilladas
a) la junta es debil en las partes que se van a unir
b) las uniones no son hermeticas a los fluidos
las ventajas para las uniones soldadas
a) Generalmente obtaculiza el paso de fluidos, es decir la union queda hermetica
b) Permiten la construccion de piezas complejas y en menos tiempo
las desventajas para las uniones soldadas
a) requiere de personal calificado
b) Aumento de costos debido a las maquinas y control de calidad
c) Las juntas no se pueden desmontar |
|
| |
|
|
|
|
| jose |
|
|
|
1) ¿Cual es la similitud entre el plano inclinado y el tornillo?
cuando observamos un tornilllo con rosca horizontales inmediatamente sabemos que se debe dar muchas vueltas para terminar el roscado, ahora si le damos una inclinacion a la rosca el tornillo podra enroscarse completamente en menos pasadas es por eso que hay una similitud entre plano inclinado y el paso de la rosca del tornillo.
2.- ¿Qué trata la tabla J3.3M, del manual de la AISC?
esta tabla nos indica las dimensiones de los agujeros nominales en milimetros o sistema internacional
3.- ¿Cuales son las ventajas y desventajas de las uniones soldadas vs las apernadas?
UNIONES POR SOLDADURA
VENTAJAS
Poseen una buena conductividad termica y tienen igual o mayor resistencia que los metales de base
DESVENTAJAS
los elementos se pueden alabear y pocos metales distintos se pueden soldar
UNIONES APERNADAS
VENTAJAS
no se presentan concentracion de esfuerzos ni alabeo en la estructura y los costos de operacopn son bajos
DESVENTAJAS
Se puede presentar corrosión en la punta o cabeza del perno y suelen requerir suplementos de union
|
|
| buenas noche profesor
jose candurin 20566010
sección BD |
|
|
|
|
| yuleida gutierrez |
|
|
|
3.UNIONES POR SOLDADURA:
VENTAJAS:
*el tiempo de preparación es menor que en el caso de las uniones atornilladas.
*las uniones prácticamente no se deforman y son estancas.
*son herméticas a los fluidos.
DESVENTAJAS:
*pueden cambiar el tratamiento térmico de las partes a unir.
*las juntas no se pueden desmontar.
*pocos metales distintos pueden unirse.
UNIONES APERNADAS:
VENTAJAS:
*se pueden desmontar fácilmente.
*se pueden unir distintos materiales.
*los costos operativos son bajisimos.
*no cambia el tratamiento térmico de la pieza a unir.
DESVENTAJAS:
*la junta es débil en la parte que se van unir.
*las uniones no son herméticas a los fluidos.
*pueden tener pobre conductividad eléctrica.
se puede presentar corrosión en la tuerca o cabeza del perno.
|
|
|
|
|
| yuleida gutierrez |
|
|
|
| *una pregunta; ¿porque en una unión atornillada que va a ser sometida a cargas de tracción se debe pre cargar la unión con el apriete de la unión a través de la tuerca antes de someter la unión a la carga de tracción? |
|
|
|
|
| Eduar Rodriguez |
|
|
|
1) ¿Cuál es la similitud entre el plano inclinado y el tornillo?
La similitud existente entre un plano inclinado y un torillo, es que este último en su diseño presenta unas curvas que se asemejan a un plano inclinado lo cual le permite realizar su función aplicándole menor fuerza.
2) ¿Qué trata la tabla J3.3M, del manual de la AISC?
Esta tabla, no es más que una guía que nos permite conocer las dimensiones de los agujeros nominales y de las tuercas así como también el diámetro de éstas y de los pernos.
3) ¿Cuales son las ventajas y desventajas de las uniones soldadas vs las apernadas?
Las ventajas de la uniones soldadas, es que a diferencia de las apernadas éstas son más fuertes, económicas y fáciles de realizar. Mientras que en las apernadas no se requieren especialistas para su utilización y con ellas se pueden unir metales de diferente composición.
En cuanto a las desventajas de las uniones soldadas, se puede decir que, éstas no se pueden desmontar a diferencia de las apernadas. Asimismo es importante mencionar que pocos metales de distinta composición pueden unirse. Y entre las desventajas de las apernadas, se tiene que sus uniones no son herméticas a los fluidos y se pueden presentar oxidaciones en las tuercas o pernos.
|
|
|
|
 |
| Lilibeth |
|
|
|

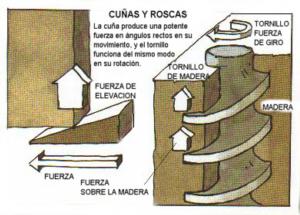

Respuesta#1: Como todas las máquinas simples, un plano inclinado hace que el trabajo sea más fácil. Normalmente el plano inclinado permanece estacionario y algo mueve hacia arriba o hacia abajo la inclinación.Una rampa para las sillas de ruedas es un ejemplo. El tornillo es una forma de plano inclinado enrollado alrededor de un cilindro. Los planos inclinados rectos se utilizan a menudo como cuñas. Los planos inclinados en forma de espiral también pueden funcionar como cuñas. En la mayoría de los tipos de tornillos, el tornillo se mueve y gira dentro del material. Como sucede con la tuerca y el tornillo, se amplifica la fuerza de giro, de manera que el tornillo avanza al aumentar la fuerza. La fuerza actúa sobre el material, e impulsa al tornillo hacia dentro.
Respuesta #2 Este norma es ampliamente usada, y contiene temas sobre de uniones, conectores, estados límite, instalación, e inspección. Y la tabla J3.3M se refiere a las dimensiones que deben tener los tornillos para que sean empleados de acuerdo a su objetivo de diseño y construccion.
Respuesta#3: La unión entre piezas por soldadura presenta las siguientes ventajas:
* El tiempo de preparación es menor que en el caso de las uniones atornilladas.
* Las uniones prácticamente no se se deforman y son estancas.
* Las uniones son más sencillas y tiene mejor apariencia.
A pesar de todo esto, emplear soldaduras requiere de precauciones a la hora de su ejecución en obra; llevarlas a cabo exige personal cualificado, los encargados de realizar estos trabajos deben llevar protección y deben cuidarse las soldaduras a la intemperie sobre todo en tiempos inclementes; toda su ejecución requiere de control de calidad.
Por otra parte, las conexiones apernadas presentan ciertas características que las hacen más o menos apropiadas dependiendo de la aplicación. Las principales ventajas de las conexiones apernadas están en la rapidez de ejecución, el bajo nivel de calificación requerido para construirlas, la facilidad de inspección y reemplazo de partes dañadas y la mayor calidad que se obtiene al hacerlas en obra comparadas con conexiones soldadas. |
|
 |
|
|
|
|
| orlando grandez |
|
|
|
| con respecto a pregunta 1;la similitud que existe entre un tornillo y un plano inclinado es que los dos facilita el trabajo a ejercer.En cambio la diferncia que hay entre los dos es que el plano inclinado permanece estacionario,mientras que el tornillo se mueve para hacer su trabajo. |
|
|
|
