| Ing Vicente Diaz |
|
|
|
Se plantean las siguientes preguntas:
1.- ¿Cual es la similitud entre el plano inclinado y el tornillo?
2.- ¿Qué trata la tabla J3.3M, del manual de la AISC?
3.- ¿Cuales son las ventajas y desventajas de las uniones soldadas vs las apernadas? |
|
|
|
 |
| Mayelin Campos |
|
|
|
Sobre la pregunta N°1 podemos acotar que el tornillo y el plano inclinado son maquinas simples que ayudan a realizar tareas cotidianas y aplicar fuerzas que una persona por si solo no podria... En el caso del plano inclinado minimiza la fuerza a aplicar en el momento de desplazar un objeto de un sitio a otro. Para ser mas especifico ayuda a mover cargas de un nivel a otro.El tornillo tambien facilita el uso de las fuerzas ya que sin el es imposible hacer sujeciones entre dos superficies diferentes tanto en forma, material o peso.
|
|
|
|
|
| Mayelin Campos |
|
|
|
| El contenido de la tabla j3.3 del manual AISC se refiere a las dimensiones nominales de los orificios de las tuercas y superficies con respecto a los tornillos y pernos de alta resistencia, especificaciones utilizadas en construcciones donde amerite elementos de sujeción de alta resistencias y según las estructuras o materiales a fijar. |
|
|
|
 |
| Mauricio A. Flores D. |
|
|
|
bueno con la pregunta 1 el hecho de que el tornillo presenta un plano inclinado ya que la fuerza aplicada por su longitud de la circunferencia es igual al avance del mismo es decir con un pequeño avance en el tornillo el mismo puede presentar una gran fuerza
con la pregunta 2 la tabla J3.3 m habla de las dimensiones de los agujeros nominales ya sea según el diámetro del perno con sus dimensiones de agujero

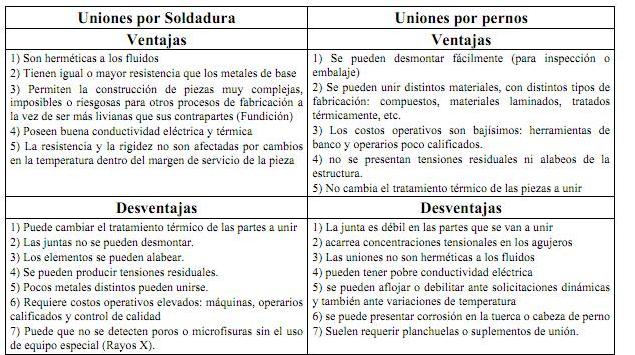

y la 3 las ventajas y desventajas conseguí este cuadro donde ponen las ventajas y desventajas, particularmente creo que las uniones soldadas son mas resistentes y duraderas como para mantener fijo 2 o mas piezas pero estas para hacer un reemplazo hay que cortar etc mientras que las uniones con pernos puede que no sean tan resistentes a mi parecer, pero se pueden desmontar y cambiar las piezas a combeniencia |
|
| |
| | Super Hiper Mega Recontra escuela de Mecanica |
|
|
|
|
| Mayelin Campos |
|
|
|
Soldadura Vs Apernados
En la soldadura se necesita de herramientas complejas mientras que en el apernado solo se utilizan herraamientas simples.
Cuando se hacen uniones con soldadura se pueden utilizar materiales de mayor dimension de espesor que cuando son apernada.
|
|
|
|
|
| Angelo Aponte |
|
|
|
Buenas Noches
1.- ¿Cual es la similitud entre el plano inclinado y el tornillo?

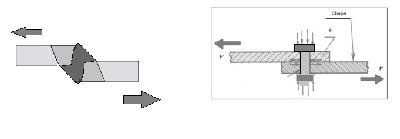

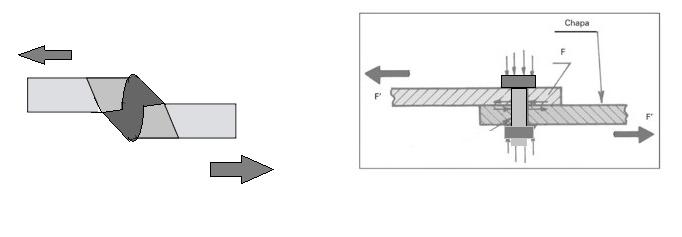

Al plano inclinado lo definen como un cono que se enrolla en un cilindro como podemos apreciar en la imagen inferior, y este da lugar a los Tornillos tira fondo.
Por lo tanto el Tornillo es familia directa del Plano inclinado y su diferencia radica en que uno posee un diámetro que aumenta con el paso de la rosca(plano inclinado o tornillo tirafondo) y el otro mantiene el mismo diámetro!! Cada uno tiene sus funciones Fundamentales!!
 |
|
| | Colucci_aaponte |
|
|
|
|
| Angelo Aponte |
|
|
|

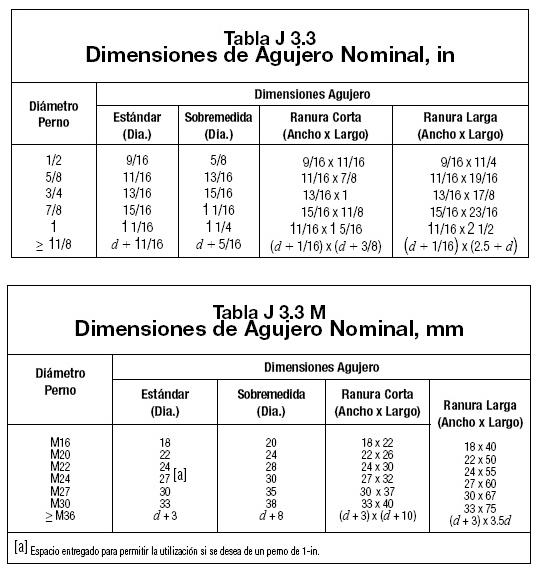

2.- ¿Qué trata la tabla J3.3M, del manual de la AISC?
Esta tabla nos ofrece las dimensiones de agujeros para dar un cierta libertad pero trabajando con medidas del Sistema Internacional (mm) |
|
| |
| | Colucci_aaponte |
|
|
|
|
| Angelo Aponte |
|
|
|
3.- ¿Cuales son las ventajas y desventajas de las uniones soldadas vs las apernadas?
La soldadura tiene ventajas como la posibilidad de diseñar formar complejas, durabilidad, resistencia, la conductividad eléctrica y térmica.
Desventajas la imposibilidad de desmontar la soldadura, se pueden producir tensiones o dañar tratamientos térmicos, en algunas soldaduras los costos son altos y el trabajo delicado, junto con la dificultad de unir materiales diferentes(en casos imposible).
Las uniones Apernadas tienen la ventaja que pueden ser desmontadas en cualquier momento, no se cambian las características físicas del material, dadas por tratamientos térmicos, se unir materiales de todo tipo, y costos muy bajos.
pero sus desventajas son que son un concentrador de esfuerzos, se pueden desarmar debido a vibraciones, pésima conductividad eléctrica, y su punto débil es en la zona de la unión.
Buenas noches.
|
|
| |
| | Colucci_aaponte |
|
|
|
|
| Yolimar Jaramillo |
|
|
|
las uniones atornilladas son muy importante a la hora de diseñar cuandose desea que una unión o junta pueda ser desensamblada sin aplicar métodos estructivos y que sea lo suficientemente fuerte para resistir cargas externas de tensión, de flexión o de cortante, o una combinación de estas, entonces la junta atornillada simple con rondanas o arandelas templadas en el perno es una buena solución.
¿Cual es la similitud entre el plano inclinado y el tornillo?
El tornillo es un operador que deriva directamente del plano inclinado forma parte del mundo de las máquinas simples ya que en uno de ellos es donde aplicamos una fuerza, esto se realiza para vencer la fuerza vertical del peso del objeto a levantar. Debido a la conservación de la energía, cuando el ángulo del plano inclinado se torna más pequeño, con una misma fuerza aplicada seremos capaces de levantar más peso, pero el espacio a recorrer será mucho mayor. |
|
|
|
