1) ¿Cuál es la similitud entre el plano inclinado y el tornillo?

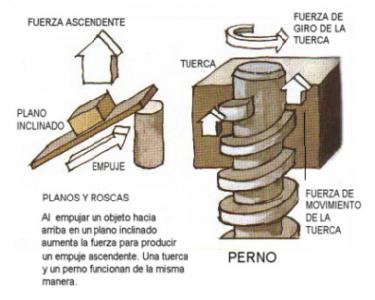

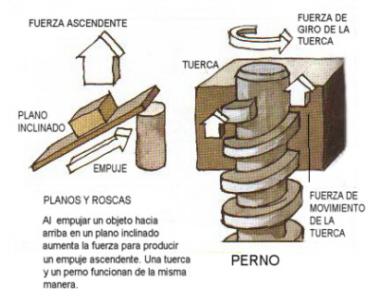

La forma más sencilla de entender y explicar el funcionamiento de una rosca es la siguiente: Imagine que enrolla en un perno cilíndrico recto un triángulo rectángulo de papel. La trayectoria que sigue la hipotenusa del triángulo es una hélice que se desarrolla sobre la superficie del cilindro, esa es la rosca que nos sirve para fijar o transportar objetos.
El mismo papel que se enrolló sobre el cilindro del tornillo nos indica que las roscas actúan como un plano inclinado, pues al deslizarse la tuerca por las orillas de la rosca se está siguiendo la trayectoria de un plano inclinado.
2) ¿Qué trata la tabla J3.3M, del manual de la AISC?
Esta tabla habla sobre las dimensiones de los agujeros nominales de superficies y tuercas con respecto a el diámetro de tornillos y pernos.
3) ¿Cuales son las ventajas y desventajas de las uniones soldadas vs las apernadas?
Las ventajas de las conexiones soldadas con respecto a las apernadas son que estas logran una mayor rigidez en las conexiones, eventuales menores costos por reducción de perforaciones, menor cantidad de acero para materializarlas logrando una mayor limpieza.
Entre las ventajas de las uniones apernadas se cuenta con que existe una amplia gama de dimensiones y resistencia, no se necesita especial capacitación a diferencia de la soldadura y no exige un ambiente especial para el montaje.
Cabe acotar que ha sido generalmente aceptado que es mejor que las uniones soldadas se realicen en taller o en ambientes controlados en forma automatizada (soldadura de arco sumergido) y hacer conexiones apernadas en obra.
NAZARITH
23-01-2012 19:31
1) ¿Cuál es la similitud entre el plano inclinado y el tornillo?
Resulta mas fácil subir a lo alto de una colina por un sendero en forma de espiral, que ascender en línea recta. Los tornillos funcionan de la misma manera; en realidad son una variante de las pendientes. La rampa se enrosca en torno a un cilindro central.
Como todos los planos inclinados, los tornillos aprovechan las fuerzas. Cuando un tornillo penetra en la madera, tiene que girar muchas veces para avanzar un poco, pero penetra con mas fuerza que la que se utilizó para girarlo. Así la fuerza motriz se aplica en su cabeza para que gire, y es la resistencia lo que vence con la punta del tornillo
2) ¿Qué trata la tabla J3.3M, del manual de la AISC?
habla de las dimensiones de los agujeros nominales ya sea según el diámetro del perno con sus dimensiones de agujero
3) ¿Cuales son las ventajas y desventajas de las uniones soldadas vs las apernadas?
Ventajas de las Uniones por Soldadura
La unión entre piezas por soldadura presenta las siguientes ventajas:
• El tiempo de preparación es menor que en el caso de lasuniones atornilladas.
• Las uniones prácticamente no se se deforman y sonestancas.
• Las uniones son más sencillas y tiene mejor apariencia.A pesar de todo esto, emplear soldaduras requiere de precauciones a la hora de suejecución en obra; llevarlas a cabo exige personal cualificado, los encargados de realizar estos trabajos deben llevar protección y deben cuidarse las soldaduras a la intemperiesobre todo en tiempos inclementes; toda su ejecución requiere de control de calida
Desventajas
1) Puede cambiar el tratamiento térmico de las partes a unir
2) Las juntas no se pueden desmontar.
3) Los elementos se pueden alabear.
4) Se pueden producir tensiones residuales.
5) Pocos metales distintos pueden unirse.
6) Requiere costos operativos elevados: máquinas, operarios calificados y control de calidad
7) Puede que no se detecten poros o microfisuras sin el uso de equipo especial (Rayos X).
Uniones Pernadas
Ventajas
1) Se pueden desmontar fácilmente (para inspección o embalaje)
2) Se pueden unir distintos materiales, con distintos tipos de fabricación: compuestos, materiales laminados, tratados térmicamente, etc.
3) Los costos operativos son bajísimos: herramientas de banco y operarios poco calificados.
4) no se presentan tensiones residuales ni alabeos de la estructura.
5) No cambia el tratamiento térmico de las piezas a unir
Desventajas
1) La junta es débil en las partes que se van a unir
2) acarrea concentraciones tensionales en los agujeros
3) Las uniones no son herméticas a los fluidos
4) pueden tener pobre conductividad eléctrica
5) se pueden aflojar o debilitar ante solicitaciones dinámicas y también ante variaciones de temperatura
6) se puede presentar corrosión en la tuerca o cabeza de perno
7) Suelen requerir planchuelas o suplementos de unión
Freddy J. Gonzalez Urbaneja
24-01-2012 00:01
Resp 1
El plano inclinado es una superficie plana que forma un angulo agudo con el suelo y se utiliza para elevar objetos aplicando una fuerza menor que la que se necesitaría para levantar dicho objeto verticalmente, aunque se necesitaría recorrer una mayor distancia y vencer la fuerza de roce. Para entender fácilmente como funcionan los tornillos podemos imaginar un cilindro al cual se le enrrolla un tringulo rectángulo… la trayectoria que sigue la hipotenusa de ese triagulo seria la rosca del tornillo, y nos sirve para apretar o transportar objetos. He ahí la semejanza, la rosca del tornillo funciona como un plano inclinado.
Resp 2
Dimensiones de agujero nominal en mm
Resp 3
La unión de metales por soldadura tiene como ventaja que es una unión permanente y podemos elegir la resistencia que mejor se adapte al trabajo que se necesite. Una de sus desventajas es que en comparación al apernado, esta es mas costosa y también es necesario un buen equipo de protección ya que se trabaja con altas temperaturas, y los gases son nocivos para la salud.
Al unir con pernos la ventaja es que no se necesita especialización, es un proceso rápido y el riesgo de que la persona sufra algun daño es mucho menor, también se pueden unir materiales distintos, lo cual no se puede hacer con la unión por soldadura. Este tipo de union se limita a ciertos usos ya que ésta es menos fuerte que la unión por soldadura.
Nelson Afanador
24-01-2012 03:41
Respuesta 1.
El plano inclinado es una superficie plana que forma con otra un ángulo mucho menor de 90º, empleado comunmente para reducir esfuerzos necesarios para elevar un peso o dirigir el descenso de objetos o líquidos. El tornillo Es un plano inclinado, pero enrrollado sobre un cilindro. Cuando se aplica
presion y se enrosca, se multiplica la fuerza aplicada.
Respuesta 2.
El contenido de dicha tabla presenta las dimensiones de los orificios de las tuercas y superficies con referencia a los tornillos y pernos de alta resistencia, utilizando medidas del sistema internacional.
Junior Stefano Becerra Pinto
24-01-2012 09:09
1)¿Cual es la similitud entre el plano inclinado y el tornillo?
Un plano inclinado requiere una fuerza más pequeña que ejerce a través de una mayor distancia para hacer una cierta cantidad de trabajo. el tornillo es un plano inclinado enrollado sobre un cilindro y siempre trabaja asociado a un orificio roscado. Cada filete de la rosca hace una cuña, introduciéndose en el material con poco esfuerzo.
Una de las principales aplicaciones más comunes del principio del plano inclinado es el gato de tornillo que se utiliza para superar una fuerte presión o levantar un peso pesado por una fuerza aplicada mucho menor en el mango.
2)¿Que trata la tabla J3.3M, del manual de la AISC?
la tabla menciona las dimensiones nominales, agujero, diámetro del perno, ranura,etc. Tales dimensiones en milímetros.
3)¿Cuales son las ventajas y desventajas de las uniones soldadas vs las apernadas?
las conexiones apernadas presentan ciertas características que las hacen más o menos apropiadas dependiendo de la aplicación. las principales ventajas de las conexiones apernadas están en la rapidez de ejecución, son desmontables las piezas, el nivel de calificación requerido para construirlas, la facilidad de inspección y reemplazo de partes dañadas y la mayor calidad que se obtiene al hacerlas en obra comparadas con conexiones soldadas. Entre las desventasse pueden mencionar el mayor trabajo requerido en taller, lo que puede significar un costo más alto el mayor cuidado requerido en la elaboración de los detalles de conexión para evitar errores en la fabricación y montaje; la mayor precisión requerida en la geometría, para evitar interferencias entre conectores en distintos planos; el peso mayor de la estructura, debido a los miembros de conexión y los conectores y, el menor amortiguamiento.
Uniones soldadas: ventajas
El empleo de conexiones soldadas en vez de atornilladas o remachadas permite una horro de material (hasta de un 15%). Permite grandes ahorros en el peso del acero utilizado. Permite una buena creación de perfiles metálicos utilizados en ingeniería. La soldadura permite una gran variedad de conexiones, cosa que no se puede con remaches o tornillos.
Desventajas
Las conexiones rígidas pueden no ser óptimas en el diseño. La revisión de las conexiones soldadas no es muy sencillo con respecto al resto y por ultimo no son desmontables.
darwin bermudez
24-01-2012 11:26
el tornillo al trabajar en conjunto con tuercas realizan o forman un mecanismo de desplazamiento, al interactuar con una tuerca nos permite conprimir objetos que queremos unir
carol cermeño
24-01-2012 12:09
carol cermeño.
1°)R= son máquinas simples que pueden convertir una fuerza pequeña en una greande o viceversa. Donde cada uno tiene su función de acuerdo con sus caracteristicas fisicas, la del plano inclinado es de una rampa que sirve para elevar cargas realizando menos esfuerzo; mientras que el tornillo es un plano inclinado, pero enrrollado sobre un cilindro.
carol cermeño
24-01-2012 12:29
carol cermeño
ventajas y desventajas en uniones soldadas vs uniones apernadas.
ventajas! uniones soldadas.
1)las conexiones soldadas en vez de remachadas o atornilladas permite un ahorro de material. (hasta un 15%)
2)la soldadura permite grandes ahorros en el peso del acero utilizado.
3)las estructuras soldadas pueden repararse muy faciilmente.
4)la soldadura permite una gran variedad de conexiones cosa que no se pueden con los remaches o tornillos.
desventaja!
las conexiones rigidas pueden no ser óptimas en el diseño.
ventajas! uniones apernadas!
1)no exige un ambiente especial para el montaje y simplica los procesos de reciclado de los elementos
2)union barata y automatizable
3)es valido para unión de materiales diferentes y para dos o más piezas
desventajas!
1)no es adecuado para piezas de gran espesor
2)la unión no es desmontable, lo que dificulta el mantenimiento.
MarvidVelasquez
24-01-2012 13:02
1. ¿Cuál es la similitud entre el plano inclinado y el tornillo?
El tornillo es un plano inclinado helicoidal, es un operador que deriva directamente del plano inclinado y siempre trabaja asociado a un orificio roscado.
2. ¿Qué trata la tabla J3.3M, del manual de la AISC?
Trata sobre tamaño estándar entre las piezas, los valores de Fv se deben reducir cuando se trata de agujeros, las dimensiones de agujeros para dar un cierta libertad pero trabajando con medidas del Sistema Internacional (mm).
3. ¿Cuáles son las ventajas y desventajas de las uniones soldadas vs las apernadas?
La construcción en estructuras metálicas debe entenderse como prefabricada por excelencia, lo que significa que los diferentes elementos que componen una estructura deben ensamblarse o unirse de alguna manera que garantice el comportamiento de la estructura según fuera diseñada.
La soldadura es la forma más común de conexión del acero estructural y consiste en unir dos piezas de acero mediante la fusión superficial de las caras a unir en presencia de calor y con o sin aporte de material agregado.
Las ventajas de las conexiones soldadas son lograr una mayor rigidez en las conexiones, eventuales menores costos por reducción de perforaciones, menor cantidad de acero para materializarlas logrando una mayor limpieza y acabado en las estructuras.
Las posiciones de soldadura típicas son: plana, vertical, horizontal y sobre cabeza; y expresan parcialmente las dificultades de la soldadura en terreno
Entre las ventajas de las uniones apernadas se cuenta con que existe una amplia gama de dimensiones y resistencia, no se necesita una especial capacitación, no exige un ambiente especial para el montaje y simplica los procesos de reciclado de los elementos.
jesus vasquez
24-01-2012 22:51
1. ¿Cuál es la similitud entre el plano inclinado y el tornillo?
El tornillo es un plano inclinado, pero enrollado sobre un cilindro. Cuando se aplica presión y se enrosca, se multiplica la fuerza aplicada. Los planos inclinados en forma de espiral funcionan como cuñas. En la mayoría de los tipos de tornillos, el tornillo se mueve y gira dentro del material. Como sucede con la tuerca y el tornillo, se amplifica la fuerza de giro, de manera que el tornillo avanza al aumentar la fuerza. La fuerza actúa sobre el material, e impulsa al tornillo hacia dentro.
Como en el caso de la tuerca y el perno, la fricción hace que el tornillo se mantenga introducido en el material. La fricción se produce entre la rosca espiral y el material que la rodea. Éste es fuerte, la rosca espiral es larga, y la fuerza entre la rosca y el material es potente.
Hay muchas herramientas que utilizan tornillos. Por ejemplo, el tornillo de banco, los gatos o las mordazas. Además, el tornillo es un elemento de unión que facilita el desmontaje de las piezas unidas.
