Ejercicios resueltos transmision de movimiento Mecanismos Engranajes Correas Modulos (video)
RAMON GARCIA
RAMON GARCIA
06-06-2011 20:14
PARA: OMAR
OMAR, NO TIENE NADA QUE VER CON LA CAJA DE CAMBIO, PERO ES ING MECANICA Y ESO SE LLAMA DISEÑO Y ABARCA TODOS LOS ASPECTOS GENERALES Y CONCRETOS DE TAL CARRERA, POR ESO NUESTRA CARRERA ES IMPORTANTE EN TODOS LO AMBITOS DE ESTUDIOS PORQUE OFRECE UNA AMPLIA CAPACIDAD DE ESPECTATIVAS EN EL MUNDO Y ESO ES APLICABLE EN LA MENTE DEL HOMBRE
RAMON GARCIA
RAMON GARCIA
06-06-2011 20:07

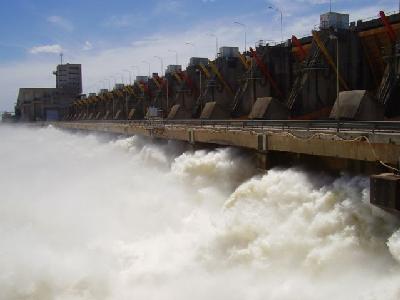

LA REPRESA DE ITAIPU
La represa hidroeléctrica de Itaipú (del guaraní, «piedra que suena»), es una empresa binacional entre Paraguay y Brasil, en su frontera sobre el río Paraná. Su murallón, hecho de concreto, roca y tierra, se emplaza a 14 km al norte del Puente de la Amistad, en 25°24′S 54°35′O / -25.4, -54.583Coordenadas: 25°24′S 54°35′O / -25.4, -54.583 lindando con la ciudad paraguaya de Hernandarias, en el Departamento Alto Paraná en su margen occidental, y con la Vila C, en el estado de Paraná, Brasil, por su margen oriental; así mismo, está 16,2 km al norte del puente que une la ciudad de Foz do Iguaçu con Argentina.[1] Es la central hidroeléctrica más grande de los hemisferios Sur y Occidental, y la segunda más grande del mundo, siendo solo superada por la Presa de las Tres Gargantas, en China.[2]
El área implicada en el proyecto se extiende desde Foz do Iguaçu, en el Brasil, y Ciudad del Este, en el Paraguay, al sur, hasta Guaíra (Brasil) y Salto del Guairá (Paraguay), al norte. El lago artificial de la represa contiene 29000 Hm³ de agua, con unos 200 km de extensión en línea recta, y un área aproximada de 1400 km².
Con un coste de 15.000 millones de €, la represa de Itaipú posee una potencia de generación electrohidráulica instalada de 14 GW, con 20 turbinas generadoras de 700 MW. En el año 2000 tuvo su récord de producción con 93400 de GWh, generando el 95% de la energía eléctrica consumida en Paraguay y el 24% de la de Brasil.
La energía generada por Itaipú destinada al Brasil es distribuida por la empresa Furnas Centrales Eléctricas S.A., y la energía destinada a Paraguay es distribuida por la Administración Nacional De Electricidad (ANDE).
1.-Megaestucturas: 1/5 La Represa De Itaipu
2.-Megaestucturas: 2/5 La Represa De Itaipu
3.-Megaestucturas: 3/5 La Represa De Itaipu
4.-Megaestucturas: 4/5 La Represa De Itaipu
5.-Megaestucturas: 5/5 La Represa De Itaipu
RAMON GARCIA
OMAR ALEXANDER
06-06-2011 20:05

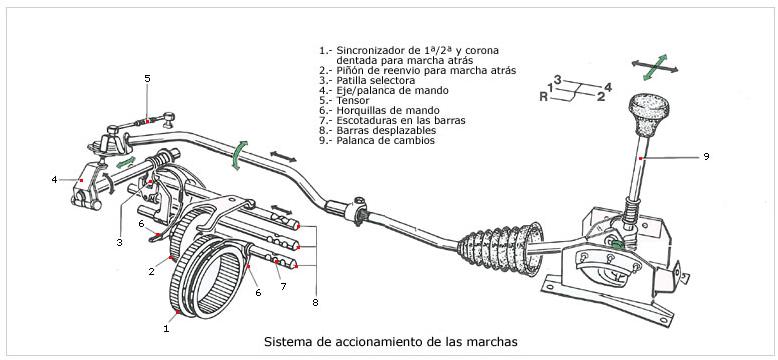

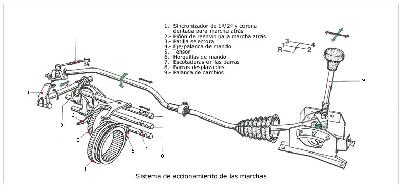

COMO SE LLEVA ESA INFORMACION A LA CAJA DE CAMBIOS... BUENO ES MI PUNTO DE VISTA Y DISCULPE MI IGNORANCIA CAMARADA...
PERO COMO DIJO Albert Einstein TODOS SOMOS IGNORANTES PERO NO TODOS IGNORAMOS LAS MISMAS COSAS.
OMAR ALEXANDER
06-06-2011 19:54
camarada esa informacion esta buena pero para saltos naturales de la hiodroelectrica, en la catedra de turbo maquinas.
RAMON GARCIA
06-06-2011 19:48

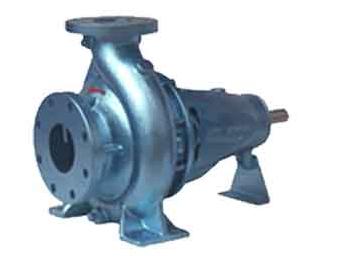

BOMBAS HIDRAULICAS.
Una bomba hidráulica es una máquina generadora que transforma la energía (generalmente energía mecánica) con la que es accionada en energía hidráulica del fluido incompresible que mueve. El fluido incompresible puede ser líquido o una mezcla de líquidos y sólidos como puede ser el hormigón antes de fraguar o la pasta de papel. Al incrementar la energía del fluido, se aumenta su presión, su velocidad o su altura, todas ellas relacionadas según el principio de Bernoulli. En general, una bomba se utiliza para incrementar la presión de un líquido añadiendo energía al sistema hidráulico, para mover el fluido de una zona de menor presión o altitud a otra de mayor presión o altitud.
Existe una ambigüedad en la utilización del término bomba, ya que generalmente es utilizado para referirse a las máquinas de fluido que transfieren energía, o bombean fluidos incompresibles, y por lo tanto no alteran la densidad de su fluido de trabajo, a diferencia de otras máquinas como lo son los compresores, cuyo campo de aplicación es la neumática y no la hidráulica. Pero también es común encontrar el término bomba para referirse a máquinas que bombean otro tipo de fluidos, así como lo son las bombas de vacío o las bombas de aire.
TIPOS DE BOMBAS
Según el principio de funcionamientoLa principal clasificación de las bombas según el funcionamiento en que se base:
--Bombas de desplazamiento positivo o volumétricas, en las que el principio de funcionamiento está basado en la hidroestática, de modo que el aumento de presión se realiza por el empuje de las paredes de las cámaras que varían su volumen. En este tipo de bombas, en cada ciclo el órgano propulsor genera de manera positiva un volumen dado o cilindrada, por lo que también se denominan bombas volumétricas. En caso de poder variar el volumen máximo de la cilindrada se habla de bombas de volumen variable. Si ese volumen no se puede variar, entonces se dice que la bomba es de volumen fijo. A su vez este tipo de bombas pueden subdividirse en
....Bombas de émbolo alternativo, en las que existe uno o varios compartimentos fijos, pero de volumen variable, por la acción de un émbolo o de una membrana. En estas máquinas, el movimiento del fluido es discontinuo y los procesos de carga y descarga se realizan por válvulas que abren y cierran alternativamente. Algunos ejemplos de este tipo de bombas son la bomba alternativa de pistón, la bomba rotativa de pistones o la bomba pistones de accionamiento axial.
....Bombas volumétricas rotativas o rotoestáticas, en las que una masa fluida es confinada en uno o varios compartimentos que se desplazan desde la zona de entrada (de baja presión) hasta la zona de salida (de alta presión) de la máquina. Algunos ejemplos de este tipo de máquinas son la bomba de paletas, la bomba de lóbulos, la bomba de engranajes, la bomba de tornillo o la bomba peristáltica.
--Bombas rotodinámicas, en las que el principio de funcionamiento está basado en el intercambio de cantidad de movimiento entre la máquina y el fluido, aplicando la hidrodinámica. En este tipo de bombas hay uno o varios rodetes con álabes que giran generando un campo de presiones en el fluido. En este tipo de máquinas el flujo del fluido es continuo. Estas turbomáquinas hidráulicas generadoras pueden subdividirse en:
....Radiales o centrífugas, cuando el movimiento del fluido sigue una trayectoria perpendicular al eje del rodete impulsor.
....Axiales, cuando el fluido pasa por los canales de los álabes siguiendo una trayectoria contenida en un cilindro.
Diagonales o helicocentrífugas cuando la trayectoria del fluido se realiza en otra dirección entre las anteriores, es decir, en un cono coaxial con el eje del rodete.
Según el tipo de accionamientoElectrobombas. Genéricamente, son aquellas accionadas por un motor eléctrico, para distinguirlas de las motobombas, habitualmente accionadas por motores de combustión interna.
....Bombas neumáticas que son bombas de desplazamiento positivo en las que la energía de entrada es neumática, normalmente a partir de aire comprimido.
....Bombas de accionamiento hidráulico, como la bomba de ariete o la noria.
Bombas manuales. Un tipo de bomba manual es la bomba de balancín.
AQUI LES PRESENTO VIDEOTUTORIAL DE BOMBAS HIDRALICAS
1.-Maravillas Modernas: 1/5 Bombas Hidraulicas
2.-Maravillas Modernas: 2/5 Bombas Hidraulicas
3.-Maravillas Modernas: 3/5 Bombas Hidraulicas
4.-Maravillas Modernas: 4/5 Bombas Hidraulicas
5.-Maravillas Modernas: 5/5 Bombas Hidraulicas
RAMON GARCIA
RAMON GARCIA
06-06-2011 19:28
LAS PRESAS O REPRESAS.
En ingeniería se denomina presa o represa a una barrera fabricada con piedra, hormigón o materiales sueltos, que se construye habitualmente en una cerrada o desfiladero sobre un río o arroyo[1] con la finalidad de embalsar el agua en el cauce fluvial para su posterior aprovechamiento en abastecimiento o regadío, para elevar su nivel con el objetivo de derivarla a canalizaciones de riego, para laminación de avenidas (evitar inundaciones aguas abajo de la presa) o para la producción de energía mecánica al transformar la energía potencial del almacenamiento en energía cinética, y ésta nuevamente en mecánica al accionar la fuerza del agua un elemento móvil. La energía mecánica puede aprovecharse directamente, como en los antiguos molinos, o de forma indirecta para producir energía eléctrica, como se hace en las centrales hidroeléctricas.
Maravillas Modernas: 1/5 Las Presas
1.-
Maravillas Modernas: 2/5 Las Presas
2.-
Maravillas Modernas: 3/5 Las Presas
3.-
Maravillas Modernas: 4/5 Las Presas
4.-
Maravillas Modernas: 5/5 Las Presas
5.-
RAMON GARCIA
RAMON GARCIA
06-06-2011 19:11

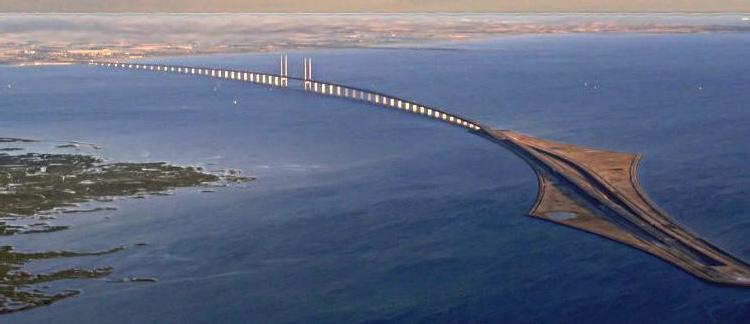

EL PUENTE ORESUND: ES EL PUENTE ATIRANTADO MAS GRANDE Y LARGO DEL MUNDO
En 1991 Suecia y Dinamarca pactaron la construcción de un puente que uniera a ambos paises a través del estrecho de Oresund. Separados por apenas 18 Km., estos paiese se encontraban incomunicados por ferrocarril y carretera. Para salvar esa distancia y unir la ciudad de Copenhague -Dinamarca- con la de Malmoe -Suecia- se proyectó una de las obras más importantes de la ingenieria: el puente-tunel de Oresund.
