Caja de cambios
En los vehículos, la caja de cambios o caja de velocidades (suele ser llamada sólo caja) es el elemento encargado de acoplar el motor y el sistema de transmisión con diferentes relaciones de engranes o engranajes, de tal forma que la misma velocidad de giro del cigüeñal puede convertirse en distintas velocidades de giro en las ruedas. El resultado en la ruedas de tracción generalmente es la reducción de velocidad de giro e incremento del par motor.
En función de que la velocidad transmitida a las ruedas sea mayor, la fuerza disminuye, suponiendo que el motor entrega una potencia constante: dado que potencia es trabajo por unidad de tiempo y, a su vez, trabajo es fuerza por distancia, una distancia mayor (derivada de la mayor velocidad) tiene por consecuencia una fuerza menor. De esta manera la caja de cambios permite que se mantenga la velocidad de giro del motor, y por lo tanto la potencia y par más adecuado a la velocidad a la que se desee desplazar el vehículo.
La caja de cambios tiene la misión de reducir el número de revoluciones del motor e invertir el sentido de giro en las ruedas, cuando las necesidades de la marcha así lo requieren. Va acoplada al volante de inercia del motor, del cual recibe movimiento a través del embrague, en transmisiones manuales; o a través del convertidor de par, en transmisiones automáticas. Acoplado a ella va el resto del sistema de transmisión.
Constitución de la caja de cambios
La caja de cambios está constituida por una serie de ruedas dentadas dispuestas en tres árboles.
* Árbol primario. Recibe el movimiento a la misma velocidad de giro que el motor. Habitualmente consta de un único piñón.
* Árbol intermedio o intermediario. Es el árbol transmisor. Consta de una corona que engrana con el árbol primario, y de varios piñones (habitualmente tallados en el mismo árbol) que pueden engranar con el árbol secundario en función de la marcha seleccionada.
* Árbol secundario. Consta de varias coronas con libertad de movimiento axial en el árbol, pero sin libertad de movimiento en sentido tangencial (por un sistema de nervados o de chaveteros). La posición axial de cada rueda es controlada por la palanca de cambios y determina qué par de ruedas engrana entre el secundario y el intermediario. Cuando se utilizan sincronizadores, el acoplamiento tangencial puede liberarse en función de la posición axial de estos y las ruedas dentadas no tienen libertad de movimiento axial.
* Eje de marcha atrás. Dispone de una rueda loca que se interpone entre los árboles intermediario y secundario para invertir el sentido de giro habitual del árbol secundario. Para poder engranar el eje de marcha atrás, normalmente se utiliza un dentado recto, en lugar de un dentado helicoidal.
Todos los árboles se apoyan, por medio de cojinetes, en la carcasa de la caja de cambios, que suele ser de fundición gris, aluminio o magnesio y sirve de alojamiento a los engranajes, dispositivos de accionamiento y en algunos casos el diferencial, así como de recipiente para el aceite de engrase.
En varios vehículos como algunos camiones, vehículos agrícolas o automóviles todoterreno, se dispone de dos cajas de cambios acopladas en serie, mayoritariamente mediante un embrague intermedio. En la primera caja de cambios se disponen pocas relaciones de cambio hacia delante, normalmente 2, (directa y reductora); y una marcha hacia atrás, utilizando el eje de marcha atrás para invertir el sentido de rotación.
Clasificación de las cajas de cambio
Existen varios tipos de cajas de cambios y diversas maneras de clasificarlas. Hasta el momento en que no se habían desarrollado sistemas de control electrónico la distinción era mucho más sencilla e intuitiva ya que describía su construcción y funcionamiento. En tanto que se han desarrollado sistemas de control electrónico para cajas se da la paradoja que existen cajas manuales con posibilidad de accionamiento automatizado (por ejemplo Alfa Romeo) y cajas automáticas con posibilidad de intervención manual. La clasificación en función de su accionamiento es una de las clasificaciones aceptadas por mayor número de autores:
Manuales, mecánicas o sincrónicas
Tradicionalmente se denominan cajas mecánicas a aquellas que se componen de elementos estructurales (y funcionales), rodamientos, etc. de tipo mecánico. En este tipo de cajas de cambio, la selección de las diferentes velocidades se realiza mediante mando mecánico, aunque éste puede estar automatizado.
Los elementos sometidos a rozamiento ejes, engranajes, sincronizadores, o selectores están lubricados mediante baño de aceite (específico para engranajes) en el cárter aislados del exterior mediante juntas que garantizan la estanqueidad.
Los acoplamientos en el interior se realizan mediante mecanismos compuestos de balancines y ejes guiados por cojinetes. El accionamiento de los mecanismos internos desde el exterior de la caja -y que debería accionar un eventual conductor- se realizan mediante cables flexibles no alargables o varillas rígidas.
Las distintas velocidades de que consta la caja están sincronizadas. Esto quiere decir que disponen de mecanismos de sincronización que permiten igualar las velocidades de los distintos ejes de que consta la caja durante el cambio de una a otra.
La conexión cinemática entre el motor y la caja de cambios se realiza mediante el embrague.
Dentro de este grupo se encuentra la caja de cambios manual automatizada de doble embrague DSG -en alemán Direkt Schaltgetriebe- del Grupo Volkswagen y la caja de cambios automática de doble embrague en seco DDCT -en inglés Dual Dry Cluth Transmision- de Fiat Group Automobiles, las cuales permiten el funcionamiento en modo manual o automático, además de obtener una velocidad de transmisión entre marchas muy superior al contar con la presencia de dos embragues, uno encargado de las marchas pares y el otro de las impares (y marcha atrás).
Automáticas o hidromáticas

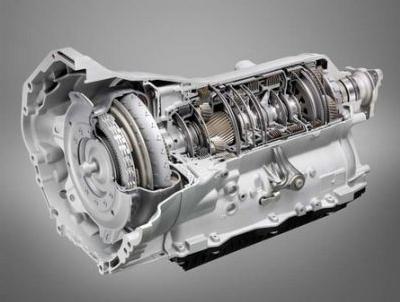

La caja automática es un sistema que, de manera autónoma, determina la mejor relación entre los diferentes elementos, como la potencia del motor, la velocidad del vehículo, la presión sobre el acelerador y la resistencia a la marcha, entre otros. Se trata de un dispositivo electro hidráulico que determina los cambios de velocidad; en el caso de las cajas de última generación, el control lo realiza un calculador electrónico.
Mientras que la caja de cambios manual se compone de pares de engranajes cilíndricos, la caja automática funciona con trenes epicicloidales en serie o paralelo que conforman las distintas relaciones de transmisión.
La caja de velocidades diseñada por Leonardo da Vinci
Leonardo da Vinci llegó a diseñar en sus tiempos lo que sería el precursor de las cajas de cambios de los modernos coches. Imbuido por la fiebre del desarrollo industrial que fomentaba Ludovico el Moro, Leonardo da Vinci diseñó un cambio de velocidad compuesto por dos piezas, una cilíndrica y otra cónica que mediante una serie de engranajes convertía el mecanismo en un cambio de velocidades.
Carcasa
Poseen una carcasa externa (generalmente de aluminio) cuya finalidad es la proteccion de los mecanismos internos como la permanente lubricacion ya que ésta alberga aceite para su permanente lubricación. En determinadas ocasiones se puede romper debido al impacto de un elemento externo o debido a la rotura de un egranaje. En tal caso se debe soldar nuevamente para su correcto.
se incluye un link de un video llamado mecanismo de caja de cambio
RAMON GARCIA
Ruben Vidal
06-06-2011 14:04
Tipos de engranajes
La principal clasificación de los engranajes se efectúa según la disposición de sus ejes de rotación y según los tipos de dentado. Según estos criterios existen los siguientes tipos de engranajes:
Engranajes especiales. Parque de las Ciencias de Granada.
•Cilíndricos de dientes rectos
•Cilíndricos de dientes helicoidales
•Doble helicoidales
Ejes perpendiculares
•Helicoidales cruzados
•Cónicos de dientes rectos
•Cónicos de dientes helicoidales
•Cónicos hipoides
•De rueda y tornillo sin fin
Por aplicaciones especiales se pueden citar
•Planetarios
•Interiores
•De cremallera
Por la forma de transmitir el movimiento se pueden citar
•Transmisión simple
•Transmisión con engranaje loco
•Transmisión compuesta. Tren de engranajes
Transmisión mediante cadena o polea dentada
•Mecanismo piñón cadena
•Polea dentada
Eficiencia de los reductores de velocidad
En el caso de Winsmith oscila entre el 80% y el 90%, en los helicoidales de Brook Hansen y Stöber entre un 95% y un 98%, y en los planetarios alrededor del 98% o (98^(# de etapas).
Ruben Vidal
06-06-2011 13:58
La caja de cambios está constituida por una serie de ruedas dentadas dispuestas en tres árboles.
•Árbol primario. Recibe el movimiento a la misma velocidad de giro que el motor. Habitualmente lleva un único piñón conductor en las cajas longitudinales para tracción trasera o delantera. En las transversales lleva varios piñones conductores. Gira en el mismo sentido que el motor.
•Árbol intermedio o intermediario. Es el árbol opuesto o contra eje. Consta de un piñón corona conducido que engrana con el árbol primario, y de varios piñones (habitualmente tallados en el mismo árbol) que pueden engranar con el árbol secundario en función de la marcha seleccionada. Gira en el sentido opuesto al motor.
En las cajas transversales este eje no existe.
•Árbol secundario. Consta de varios engranajes conducidos que están montados sueltos en el árbol, pero que se pueden hacer solidarios con el mismo mediante un sistema de desplazables. Gira en el mismo sentido que el motor(cambios longitudinales), y en sentido inverso en las cajas transversales. En otros tipos de cambio, especialmente motocicletas y automóviles y camiones antiguos, los piñones se desplazan enteros sobre el eje.
La posición axial de cada rueda es controlada por unas horquillas accionadas desde la palanca de cambios y determina qué pareja de piñones engranan entre el secundario y el intermediario. , o entre primario y secundario según sea cambio longitudinal o transversal. Cuando se utilizan sincronizadores, el acoplamiento tangencial puede liberarse en función de la posición axial de estos y las ruedas dentadas no tienen libertad de movimiento axial. En las cajas transversales, la reducción o desmultiplicación final eje secundario/corona del diferencial invierte de nuevo el giro, con lo que la corona gira en el mismo sentido que el motor.
•Eje de marcha atrás. Lleva un piñón que se interpone entre los árboles intermediario y secundario (longitudinal) o primario y secundario (transversal) para invertir el sentido de giro habitual del árbol secundario. En el engranaje de marcha atrás, normalmente se utiliza un dentado recto, en lugar de un dentado helicoidal, más sencillo de fabricar. Asimismo, cuando el piñón se interpone, cierra dos contactos eléctricos de un conmutador que permite lucir la luz o luces de marcha atrás, y al soltarlo, vuelve a abrir dichos contactos.
Todos los árboles se apoyan, por medio de cojinetes, axiales, en la carcasa de la caja de cambios, que suele ser de fundición gris,(ya en desuso) aluminio o magnesio y sirve de alojamiento a los engranajes, dispositivos de accionamiento y en algunos casos el diferencial, así como de recipiente para el aceite de engrase.
En varios vehículos como algunos camiones, vehículos agrícolas o automóviles todoterreno, se dispone de dos cajas de cambios acopladas en serie, mayoritariamente mediante un embrague intermedio. En la primera caja de cambios se disponen pocas relaciones de cambio hacia delante, normalmente 2, (directa y reductora); y una marcha hacia atrás, utilizando el eje de marcha atrás para invertir el sentido de rotación.
La lubricación puede realizarse mediante uno de los siguientes sistemas:
• Por barboteo.
• Mixto.
• A presión.
• A presión total.
• Por cárter seco.
la caja de cambios o caja de velocidades, es el elemento encargado de obtener en las ruedas el par motor suficiente para poner en movimiento el vehículo desde parado, y una vez en marcha obtener un par suficiente en ellas para poder vencer las resistencias al avance, fundamentalmente las resistencias aerodinámicas, de rodadura y de pendiente.
La caja automática es un sistema que, de manera autónoma, determina la mejor relación entre los diferentes elementos, como la potencia del motor, la velocidad del vehículo, la presión sobre el acelerador y la resistencia a la marcha, entre otros. Se trata de un dispositivo electro hidráulico que determina los cambios de velocidad; en el caso de las cajas de última generación, el control lo realiza un calculador electrónico.
Mientras que la caja de cambios manual se compone de pares de engranajes cilíndricos, la caja automática funciona con trenes epicicloidales en serie o paralelo que conforman las distintas relaciones de transmisión.

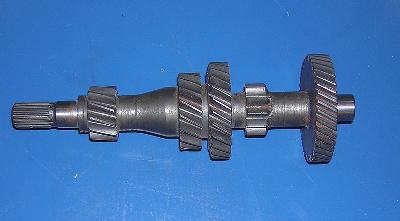

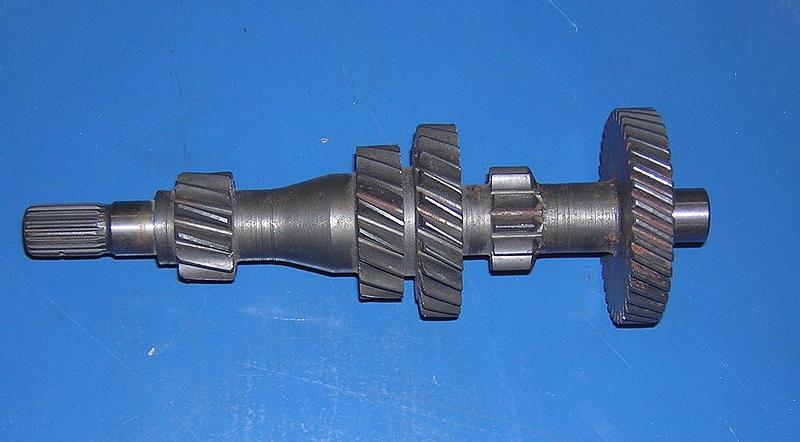

Eje intermediario de una caja de cambios manual. De izquierda a derecha consta de las siguientes partes: nervado para la corona de engrane con el primario, apoyo de rodamiento, piñones de engrane, apoyo de rodamiento. El dentado recto corresponde a la marcha atrás.
